一、概述
16 Gbps光纤通道连接
根据需要跨服务器、存储和SAN添加16 Gbps光纤通道连接,而无需增加数据中心的占用空间。
超快、可扩展的光纤通道连接

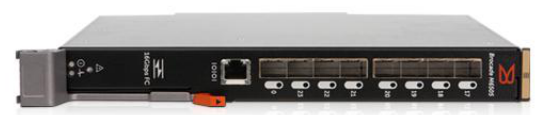

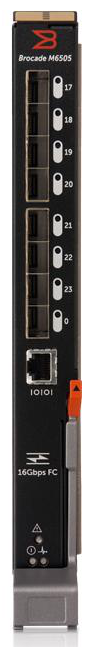

借助Brocade M6505光纤通道刀片式服务器,开启跨服务器、存储设备和SAN网络设备的端到端16 Gbps超快光纤通道带宽之门。
使用更少的电缆,实现更平稳、更快、更简单的结构,从而提高整合级别,同时降低网络复杂性和成本。
借助按需购买、渐进扩展的可扩展性,控制物理和虚拟服务器的爆炸式增长。现在只购买所需的刀片式交换机,以后再根据需要购买更多刀片式交换机。
满足企业级存储不折不扣的I/O需求。
借助灵活的16/8/4 Gbps速度选项和可扩展的增长,更大限度地提高性能并保护SAN和服务器的投资。
借助灵活的速度选项和可扩展的增长保护SAN和服务器的投资。
每个机箱配备多达四个交换机,可提供完整的冗余,从而帮助确保正常运行时间。
简化、灵活的部署
将M6505作为Brocade访问网关或全光纤交换机进行部署。
访问网关模式使用N_Port ID虚拟化(NPIV)交换机标准,以直接向SAN结构核心展示物理和虚拟服务器。这使得访问网关对SAN结构透明,可大幅减少网络边缘的管理。在访问网关模式下,Brocade M6505可以将服务器连接到支持NPIV的Brocade B系列、Brocade M系列
和其他SAN结构。
动态按需增加端口(POD)提供灵活的机制,便于您分配所购买的端口许可证,以扩展Brocade交换机的基本功能。安装适当的许可证密钥后,将启用这些额外的端口。动态POD功能根据您的连接选项分配端口许可证。交换机上的任何端口都可从可用POD许可证池中获取自由分配的许可证。
轻松集成和控制
Brocade M6505非常适合当今空间有限但需要更高密度和优化的控制能力的数据中心。
零空间占用设计:Brocade M6505采用热插拔刀片式服务器设计,可集成到您现有的机箱,但无需占用额外的空间,也不需要传统外部交换机的冷却、电源和布线要求。
整合I/O:在最多八个共享交换机端口中集成来自所有刀片式服务器的I/O。
轻松控制:集中式用户界面可让您通过简单的点击式操作来管理不同的结构。
快速故障诊断:诊断端口(D端口)让您可以快速发现并隔离光纤和电缆问题。
二、服务与支持
评估
网络评估可以评估您的多供应商环境,并针对您的基础架构运行情况提供参考点。借助专业软件和诊断工具,我们的工程师可以准确确定并揭示您的网络问题。这些公正且深刻的分析将整合到的报告中,其中包含了有关如何提高性能、优化设备和修复问题的建议。
网络拓扑评估
您的网络是否复杂且混乱?可以详细审核并清点网络中的所有多供应商设备,以显示并识别配置问题。
网络优化评估
许多网络中的多样多供应商设备并未以出色的状态运行。我们可以分析所有供应商的设备并给出建议,从而优化整个多供应商设计、微调设备并提高整个环境的性能。
应用程序性能评估
当业务应用程序和数据库开始出现延迟的迹象或完全停止运行时,我们可以展开全面分析,以发现性能问题、隔离问题并加速整个企业基础架构和软件应用程序的故障排除。
VoIP评估
迁移到IP语音(VoIP)解决方案需要可支持实时语音协议的合适网络基础架构。模拟负载测试、分析和审查可以确定构建VoIP平台或解决现有问题的后续步骤。
网络安全评估
保护您的网络免受持续攻击。让我们的专家检查并揭露可能存在的漏洞问题,并提供全面的安全设计评估。
无线站点调查
要获得出色的无线连接,首先要进行详细的站点调查。可以对现有基础架构进行分析,确定射频干扰来源并推荐合理设计和新设备合适放置位置。
部署
标准化部署服务可确保进行正确的设置和优化,以便您可以更快地开始运营并专注于日常业务。
支持和培训
提供了多种现场和远程支持选项,可在购买时添加。Dell ProSupport确保问题由专家诊断和解决。
咨询
网络咨询服务可由技艺精湛的专业人士提供上门服务或远程帮助,为某个项目或时间表提供项目技术协助和指导。
可用的远程咨询服务
• 接入分发联网
• 虚拟化
• 网关和安全性
• Microsoft Exchange
• 无线网络连接
• 系统管理
• 核心层/MPLS网络
• 数据保护和恢复
• 存储区域网络(SAN)
• 存储技术
三、技术规格
光纤通道端口
交换模式:12端口和24端口配置(通过按需增加端口[PoD]许可证增加12个端口),通用(E、F、M、D)端口
可扩展性
全结构体系结构,最多可有239台交换机
标准最大支持数
6000个主动节点;Brocade Fabric OS®结构中有56台交换机,19个跃点;Brocade M-EOS结构中有31台交换机,三个跃点;可根据需要认证更大的结构
互操作性
Brocade 3XXX、4XXX、5XXX和6XXX交换机;Brocade DCX®和Brocade DCX 8510 Backbones访问网关模式支持Brocade、McDATA和思科结构
性能
自动感应2、4、8和16 Gbps的端口速度
ISL中继
每个ISL端口聚合最多八个16 Gbps端口;每个ISL端口聚合最高128 Gbps。可以在交换机中配置数量不限的端口聚合组
聚合带宽
384 Gbps端到端(全双工)
光纤网络延迟
本地交换端口的延迟为700纳秒;E_Port(默认启用)之间的前向纠错(FEC)增加400纳秒
最大帧大小
最大帧大小:2112字节有效载荷
服务类别
2类、3类、F类(交换机间帧)
端口类型
使用按需增加端口(PoD)功能,将端口从12个增加至24个
数据流量类型
支持单播的结构交换机
介质类型
需要Brocade热插拔、小型可插拔(SFP+)、LC连接器;短波(SWL)、长波(LWL);扩展长波(ELWL);距离取决于光纤电缆和端口速度。支持SFP+(8和16 Gbps)光纤收发器。
结构服务
Brocade高级性能监控(包括E_Port、F_Port和光纤模式的最高用量者);Brocade自适应网络(入口速率限制、流量隔离、QoS);瓶颈检测;Brocade高级分区(默认分区、端口/WWN分区和广播分区);动态结构配置(DFP);动态路径选择(DPS);Brocade扩展结构;增强型BB信用恢复;Brocade结构查看;FDMI;帧重定向;基于帧的端口聚合;FSPF;IPoFC;Brocade ISL端口聚合;管理服务器;NPIV;NTP v3;端口防护;注册状态变更通知(RSCN);可靠提交服务(RCS);服务器应用程序优化(SAO);简单名称服务器(SNS)
选项
SFP介质、按需增加端口(12端口升级)企业性能包:ISL端口聚合、自适应网络、高级性能监控、结构查看和扩展结构
管理
HTTP、SNMP v1/v3 (FE MIB, FC Management MIB)、SSH;审核、系统日志;Brocade高级Web工具、高级性能监控、Brocade结构查看;Brocade Network Advisor SAN Enterprise或Brocade Network Advisor SAN Professional/Professional Plus;命令行界面(CLI);符合SMI-S标准;管理域;附加功能的试用许可证
诊断
D_Port脱机诊断,包括电子/光纤回送和链路流量/延迟/距离;POST和嵌入式联机/脱机诊断,包括环境监控、FCping和Pathinfo(FC路由跟踪)、帧查看器、无中断守护程序重新启动、端口镜像、光纤运行状况监控、电力监控、RAStrace记录和滚动重启检测(RRD)
机箱包含项
272.75 x 272.75 x 307.24毫米(10.74 x 10.74 x 12.09英寸)
工作环境
工作温度:0 °C至40 °C(32 °F至104 °F)
非工作温度:-20 °C至70 °C(-4 °F至158 °F)
工作海拔:最高3,048米(10,000英尺)
存放海拔:最高10.668千米(35,000英尺)
工作相对湿度:10 %至90 %(无冷凝)
非工作相对湿度:5 %至95 %(无冷凝)
电源选项1
直流输入12 V和3.3 V FOM机箱
功耗30 W至40 W
