Dell网络N4000系列

Dell Networking N4000系列10 GbE第3层交换机

利用10 GbE实现网络现代化

借助支持多机箱链路聚合(MLAG)和12台设备堆叠的10 GbE交换机，实现第3层聚合，进而升级园区网络。

一、概述

升级您的网络

N系列是一系列高能效而且经济实惠的1 GbE和10 GbE交换机，可用于对网络基础架构进行扩展和现代化改造。借助N4000系列，您可以通过高性能且无阻塞的交换机，为您的现有园区网络带来10/40 GbE线速灵活性。该系列交换机具有以下特性：

• 使用MLAG，无需生成树，即可实现多路径无环路冗余，从而实现全面的带宽利用率和高可用性

• 提供与Cisco快速按VLAN生成树(RPVST+)1和使用Cisco发现协议(CDP)的设备之间的接口，可进一步提升互操作性

• 通过将使用最新开放式标准协议的产品结合在一起，在您的网络中提供更灵活的选择

• 采用先进的IPv4和IPv6第3层路由，具有安全性和可扩展性

• 针对DCB提供融合网络支持，包括优先级流量控制(802.1Qbb)、ETS (802.1Qaz)、DCBx和iSCSI TLV支持。

• 采用Dell EqualLogic iSCSI存储阵列和单命令式iSCSI设置的即插即用配置减轻了多步配置的麻烦，并减少了可能出现的配置错误

• 包括OpenFlow 1.3支持，可与行业标准OpenFlow控制器进行互操作。

专为提高效率而设计

N4000系列采用新风技术，可在最高113 °F (45 °C)的温度下运行，有助于减少冷却成本，进而帮助降低运营成本。具有多种可提高整体效率的特性，其中包括：

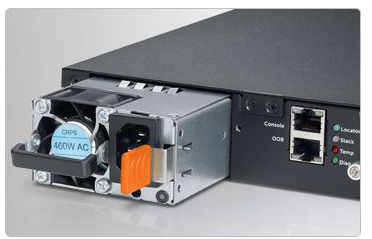

• 经过80PLUS认证的双热插拔高能效内置电源

• 冗余变速散热风扇

• 高能效以太网和低功耗PHY，有助于降低非活动端口和空闲链路的能耗

功能集可简化管理

Dell Networking N4000系列便于部署，具有出色的互操作性，网络管理员只需较短的学习时间即可快速上手。单个操您可以借助功能集，跨所有N系列产品维护配置一致性，这些功能包括：

• 通用的命令行界面(CLI)和图形用户界面(GUI)，这些界面使用一种常见的命令语言，有经验的网络管理员可以很快熟悉操作

• USB自动配置功能，网络管理员只需插入U盘即可将镜像配置快速部署至多个设备

• 一系列企业级功能，具有熟悉、直观的配置和管理命令

• 最新的开放标准协议和智能集成技术，使平稳运营多供应商网络成为可能

放心进行规模的部署

N4000系列采用弹性堆叠体系结构，可为的网络环境提供可靠的网络性能和高的密度。它还可以在企业从10 GbE核心部署迁移至40 GbE时，为您的网络投资提供“未来保障”。

• 数据速率最高可达1.28 Tbps（全双工），转发速率最高可达952 Mpps

• 利用10/40 Gbps用户端口堆叠能够轻松进行扩展，在N4032上可支持最高160 Gbps，在N4064上可支持最高320 Gbps（全双工），距离最远可达100米

• 使用分支电缆，每个交换机最多可实现64个线速10 GbE端口，12台设备堆叠时最多可实现672个10 GbE端口

• 热插拔扩展模块支持双端口QSFP+（8个10 GbE）、四端口10GBaseT以及四端口SFP+

• 交换机最多可堆叠12台设备，可通过灵活的10 Gbps或40 Gbps用户端口堆叠进行管理

• 可使用免工具ReadyRails套件快速完成交换机安装

• 终身保修

终身有限保修2可保证部分Dell Networking产品终身享有基本硬件服务（维修或更换），从而保护您的投资。

二、型号阵容

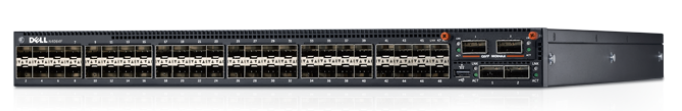

Dell Networking N4032

• 24个10 GbE RJ45自动感应(10 Gb/1 Gb)固定端口

• 使用分支电缆和可选的QSFP+模块，最多支持32个10 GbE端口

• 1个热插拔扩展模块托架

• 2个热插拔冗余电源（460瓦）

Dell Networking N4032F

• 24个10 GbE SFP+自动感应(10 Gb/1 Gb)固定端口

• 使用分支电缆和可选的QSFP+模块，最多支持32个10 GbE端口

• 1个热插拔扩展模块托架

• 2个热插拔冗余电源（460瓦）

Dell Networking N4064

• 48个10 GbE RJ45自动感应(10 Gb/1 Gb)固定端口

• 使用分支电缆、集成QSFP+端口和可选的QSFP+模块，最多支持64个10 GbE端口

• 2个40 GbE QSFP+固定端口

• 1个热插拔扩展模块托架

• 2个热插拔冗余电源（460瓦）

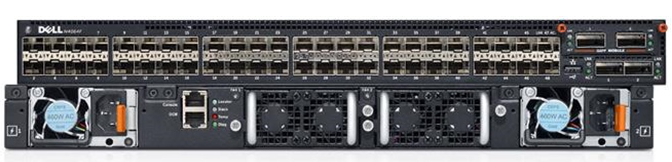

Dell Networking N4064F

• 48个10 GbE SFP+自动感应(10 Gb/1 Gb)固定端口

• 使用分支电缆、集成QSFP+端口和可选的QSFP+模块，最多支持64个10 GbE端口

• 2个40 GbE QSFP+固定端口

• 1个热插拔扩展模块托架

• 2个热插拔冗余电源（460瓦）

三、服务与支持

评估

网络评估可以评估您的多供应商环境，并针对您的基础架构运行情况提供参考点。借助专业软件和诊断工具，我们的专家可以准确确定并揭示您的网络问题。这些公正且深刻的分析将整合到的报告中，其中包含了有关如何提高性能、优化设备和修复问题的建议。

网络拓扑评估

您的网络是否复杂且混乱？我们可以详细审核并清点网络中的所有多供应商设备，以显示并识别配置问题。

网络优化评估

许多网络中的多样多供应商设备并未以出色的状态运行。我们可以分析所有供应商的设备并给出建议，从而优化整个多供应商设计、微调设备并提高整个环境的性能。

应用程序性能评估

当业务应用程序和数据库开始出现延迟的迹象或完全停止运行时，我们可以展开全面分析，以发现性能问题、隔离问题并加速整个企业基础架构和软件应用程序的故障排除。

VoIP评估

迁移到IP语音(VoIP)解决方案需要可支持实时语音协议的合适网络基础架构。模拟负载测试、分析和审查可以确定构建VoIP平台或解决现有问题的后续步骤。

网络安全评估

保护您的网络免受持续攻击。让我们的工程师检查并揭露可能存在的漏洞问题，并提供全面的安全设计评估。

无线站点调查

要获得出色的无线连接，首先要进行详细的站点调查。可以对现有基础架构进行分析，确定射频干扰来源并推荐合理设计和新设备合适放置位置。

部署

标准化部署服务可确保进行正确的设置和优化，以便您可以更快地开始运营并专注于日常业务。

支持和培训

提供了多种现场和远程支持选项，可在购买时添加。Dell ProSupport确保问题由专家诊断和解决。

咨询

网络咨询服务可由技艺精湛的专业人士提供上门服务或远程帮助，为某个项目或时间表提供项目技术协助和指导。

可用的远程咨询服务

• 接入分发联网

• 虚拟化

• 网关和安全性

• Microsoft Exchange

• 无线网络连接

• 系统管理

• 核心层/MPLS网络

• 数据保护和恢复

• 存储区域网络(SAN)

• 存储技术

比较非PoE

图例：S - 标配；OA - 选配；N - 不提供

以下适用于所有N4000系列型号：

标准流量端口属性

集成10 GbE SFP+专用端口（除标准端口外）：不提供

集成GbE 10/100/1000BASE-T RJ45组合端口：不提供

增强型以太网供电(PoE+)：不提供

每端口最大PoE功率：不提供

模块化流量端口属性

热插拔扩展模块托架：前置

10 GbE模块支持：标配

40 GbE模块支持：标配

支持40 GbE到4个10 GbE分支：选配

流量端口特性

自动协商速度和流量控制：标配

自动MDI/MDIX：标配

端口镜像：标配

基于流量的端口镜像：标配

广播风暴控制：标配

每个端口设置皆符合高能效以太网标准：标配

包括管理配置文件在内的端口配置文件支持：标配

管理和配置端口属性

1个RJ45控制台/管理端口：后置

1个带外(OOB)管理端口(10/100/1000BASE-T)：后置

1个用于配置的USB（A类）端口：前置

堆叠属性

集成后置迷你SAS堆叠端口：不提供

用户端口堆叠：10 Gbps或40 Gbps

最远堆叠距离（米）：100

交换机属性

线速第2层交换：标配

线速第3层路由：标配

CPU内存：2 GB

闪存：256 MB

数据包缓冲区内存：9 MB

板载双固件映像：标配

用于环境监控的温度传感器：标配

电缆诊断：标配

光纤收发器(SFP/SFP+)诊断：标配

交换机审核支持：标配

UDLD：标配

机箱

尺寸（英寸）（高 x 宽 x 深）：1.71 x 17.08 x 18.11

尺寸（毫米）（高 x 宽 x 深）：43.43 x 433.83 x 459.99

机架高度：1U

机架安装套件：不提供

ReadyRails™机架安装系统，无需使用工具：标配

电源和冷却硬件

内置热插拔电源托架：2

热插拔电源（随附）：2

集成电源（不可拆卸）：不提供

外部电源：不提供

电源冗余：标配

可拆卸的风扇：标配

冗余风扇：标配

变速风扇：标配

通风：IO至PSU（正常）

工作环境条件

工作温度（摄氏度）：0 °C至45 °C

工作温度（华氏度）：32 °F至113 °F

存储温度（摄氏度）：-20 °C至70 °C

存储温度（华氏度）：-4 °F至158 °F

相对工作湿度：90 %

相对存储湿度：95 %

电源(W)：460

电源效率：不低于80 %（所有工作模式下）

可选功能

模块（可选）

2端口10 Gb BASE-T RJ45热插拔上行链路模块：不提供

2端口10 Gb SFP+热插拔上行链路模块：不提供

4端口10 Gb BASE-T RJ45热插拔模块：选配

4端口10 Gb SFP+热插拔模块：选配

2端口40 Gb QSFP+热插拔模块：选配

电源（可选）

适用于N2000非PoE交换机的RPS720外部电源(720 W)：不提供

适用于N2000 PoE+交换机的MPS1000外部电源(1,000 W)：不提供

200 W、热插拔、配备V锁，为非PoE交换机增添冗余：不提供

715 W、热插拔，增添冗余或为所有PoE+端口充分供电：不提供

1,100 W、热插拔，增添冗余或为所有PoE+端口充分供电：不提供
