一、概述

24端口8Gb光纤通道交换机

寻求具备超凡价值、灵活管理功能且高效节能的48端口交换机的中小型企业。

性能特点

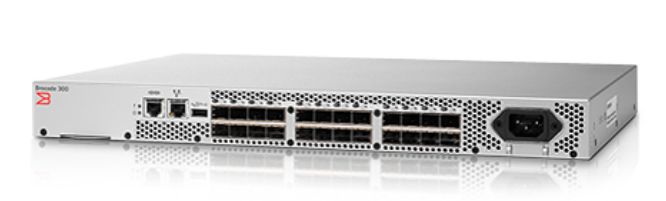

Brocade 300 - 24端口8 Gb/秒光纤通道交换机，适用于入门级和中型企业SAN。

快速可靠的8 GBps的性能

无阻塞富裕带宽平台，以1U外形提供的总带宽为408 Gb/秒。

旨在通过增强的Brocade Inter-Switch Link(ISL)干线合并(Trunking)技术提高网络性能，在一对交换机之间结合最多8个端口（速度为2、4或8 Gb/秒），合并成速度高达64 Gb/秒的单个逻辑高速干线(ISL)。

利用延长的距离支持，使原有光纤通道可扩展超过590千米。

经济实用的可扩展性

结合多达24个采用业界领先的8 Gb/秒技术的端口，通过高可用性和按需增加端口（从8到16再到24个端口）功能，提供“随发展需求投资”的扩展性能。

提供具有自动感应功能的8 Gb/秒技术，还可识别1、2和4 Gb/秒设备，从而帮助保护现有投资。

企业目前可使用4 Gbps 的 SFP，将来视需要再升级为8 Gbps 的 SFP；今天的投资能满足未来需求的设计。

简单部署和管理

使用Brocade EZSwitchSetup向导，将SAN配置简化为3步骤点击式任务。

含有 USB 端口以增加修复能力，方便进行固件升级及下载系统记录文件，具有错误记录功能。

具有一个易于使用、无阻塞富裕带宽平台，旨在消除在管理端口和电缆上所浪费的时间。

适用于各种SAN环境的卓越价值

提供双功能，作为一个全光纤(full-fabric)FC SAN交换机或作为一个Brocade访问网关，从而提供到任何供应商SAN环境的无缝连接。

旨在比上一代Brocade交换机的能效（瓦特/GB）提高40%，从而进一步降低数据中心的功耗和总冷却负荷。

二、服务与支持

评估

网络评估可以评估您的多供应商环境，并针对您的基础架构运行情况提供参考点。借助专业软件和诊断工具，我们的工程师可以准确确定并揭示您的网络问题。这些公正且深刻的分析将整合到的报告中，其中包含了有关如何提高性能、优化设备和修复问题的建议。

网络拓扑评估

您的网络是否复杂且混乱？我们的工程师可以详细审核并清点网络中的所有多供应商设备，以显示并识别配置问题。

网络优化评估

许多网络中的多样多供应商设备并未以出色的状态运行。我们可以分析所有供应商的设备并给出建议，从而优化整个多供应商设计、微调设备并提高整个环境的性能。

应用程序性能评估

当业务应用程序和数据库开始出现延迟的迹象或完全停止运行时，我们可以展开全面分析，以发现性能问题、隔离问题并加速整个企业基础架构和软件应用程序的故障排除。

VoIP评估

迁移到IP语音(VoIP)解决方案需要可支持实时语音协议的合适网络基础架构。模拟负载测试、分析和审查可以确定构建VoIP平台或解决现有问题的后续步骤。

网络安全评估

保护您的网络免受持续攻击。让我们的工程师检查并揭露可能存在的漏洞问题，并提供全面的安全设计评估。

无线站点调查

要获得出色的无线连接，首先要进行详细的站点调查。我们可以对现有基础架构进行分析，确定射频干扰来源并推荐合理设计和新设备合适放置位置。

部署

标准化部署服务可确保进行正确的设置和优化，以便您可以更快地开始运营并专注于日常业务。

支持和培训

提供了多种现场和远程支持选项，可在购买时添加。

咨询

网络咨询服务可由技艺精湛的专业人士提供上门服务或远程帮助，为某个项目或时间表提供项目技术协助和指导。

可用的远程咨询服务

• 接入分发联网

• 虚拟化

• 网关和安全性

• Microsoft Exchange

• 无线网络连接

• 系统管理

• 核心层/MPLS网络

• 数据保护和恢复

• 存储区域网络(SAN)

• 存储技术

三、技术规格

光纤通道端口

24端口，通用（E、F、M、FL或N）

可扩展性

完整光纤体系结构，最多可有239台交换机

标准最大支持数

6000个主动节点；单个光纤网络最多56台交换机，19个跃点；可应要求认证更大的网络。

互操作性

所有Brocade交换机

性能

1.063 Gb/秒线速，全双工；2.125 Gb/秒线速，全双工；4.25 Gb/秒线速，全双工；8.5 Gb/秒线速，全双工。 1 Gb/秒、2 Gb/秒、4 Gb/秒和 8 Gb/秒的端口速度自动传感 可以选择对固定端口速度进行编程。 1、2、4和8 Gb/秒端口间进行速度匹配。

ISL中继

基于帧的干线，每条ISL干线最多8个8 Gb/秒端口及可选许可；每条ISL干线最高68 Gb/秒（8个端口×8.5 Gb/秒[线路速率]）

聚合带宽

408 Gb/秒：24个端口×8.5 Gb/秒（线路速率）×2（全双工）

光纤网络延迟

700纳秒，无争用，8 Gb/秒速度的直通路由

最大帧大小

2112字节有效载荷

服务类别

Class 2、Class 3、Class F（交换机间帧）

端口类型

FL_Port、F_Port、E_Port、M_Port（镜像端口），以及基于交换机类型的自我发现 (U_Port)；N_Port（如果使用访问网关功能）

数据流量类型

支持单播、多播（255组）和广播的光纤交换机

介质类型

4 Gb/秒： 需要Brocade热插拔、小型可插拔(SFP)、LC连接器；4 Gb/秒短波激光(SWL)；4 Gb/秒长波激光(LWL)；4 Gb/秒超长波激光(ELWL)；距离取决于光纤电缆和端口速度

8 Gb/秒： 需要Brocade热插拔SFP+、LC连接器；短波激光(SWL)；距离取决于光纤电缆

结构服务

简单名称服务器(SNS)；注册状态更改通知(RSCN)、NTP v3、可靠的承诺服务(RCS)、动态路径选择(DPS)、Brocade高级分区（默认分区、端口/WWN分区、广播分区）、NPIV、FDMI、管理服务器、FSPF、光纤监测；ISL中继；高级性能监测、自适应网络（每个数据流QoS、入口速率限制、通信隔离、光纤动态配置；应用程序“Top Talkers”报告）、增强的组管理、集成式路由、IPFC

选项

架装型导杆套件（固定、滑动、中间安装）

管理

支持的管理软件

Telnet、HTTP、SNMP v1/v3（FE MIB、FC管理MIB）；审核、系统日志、更改管理跟踪；EZSwitchSetup向导；Brocade高级Web工具；Brocade EFCM 标准/企业9.x（可选）；Brocade光纤管理器（可选：仅限FOS环境；与SMI-S兼容、SMI-S脚本工具包、管理域；选择附加功能的试用许可。

管理访问

10/100以太网(RJ-45)、带内光纤通道；串行端口(RJ-45)；USB；通过Brocade EFCM和Brocade光纤管理器 启用的自动通报 集成

诊断

开机自检和嵌入式联机/脱机诊断程序，包括RAStrace 日志、环境 监测、无干扰daemon重启、FCping和Pathinfo (FC traceroute)、端口镜像 （SPAN端口）。

机箱包含项

物理规格

盘柜

机架大小1U

宽度42.88厘米（16.88英寸）

高度4.29厘米（1.69英寸）

长度30.66厘米（12.07英寸）

重量4.2千克（9.3磅），含一个电源，不含SFP

工作环境

温度

运行：0°C至40°C（32°F至104°F）

非运行：-25°C至70°C（-13°F至158°F）

湿度

运行：10%至85%非冷凝

海拔

运行：最高3000米（9,842英尺）

储存：最高12千米（39,370英尺）

撞击

运行：20G，6 ms，半正弦

非运行：半正弦，33G，11 ms，3/eg Axis

振动

运行：0.5G，正弦，0.4G，随机，5至500 Hz

非运行：2.0G，正弦，1.1G，随机，5至500 Hz

气流

高速：23 CFM (cu. ft./min)

低速：18 CFM

电源选项1

最大输出

75瓦

系统功耗

最大57瓦（24个端口，速度为8Gb/秒），一般情况48瓦

标称输入电压

100至240 VAC，通用

输入线路频率

47至63 Hz

最小输入电压

85 VAC

最大输入电压

264 VAC

BTU rating（80%效率）

195 BTU/小时

涌入电流

电压在240Vac时为21.5安培
